5.2 Tableau de bord

Le tableau de bord permet d’observer différentes données, sous différente forme, sur une période qui peut être définie.
Dans Menu principal :

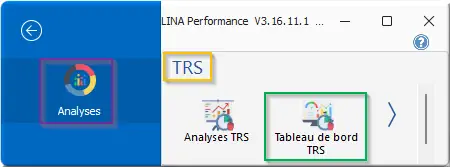

Figure 201 : Analyser > Tableau de bord TRS

1. Clic Analyses > TRS > Tableau de bord TRS.

5.2.1 Fenêtres du tableau de Bord

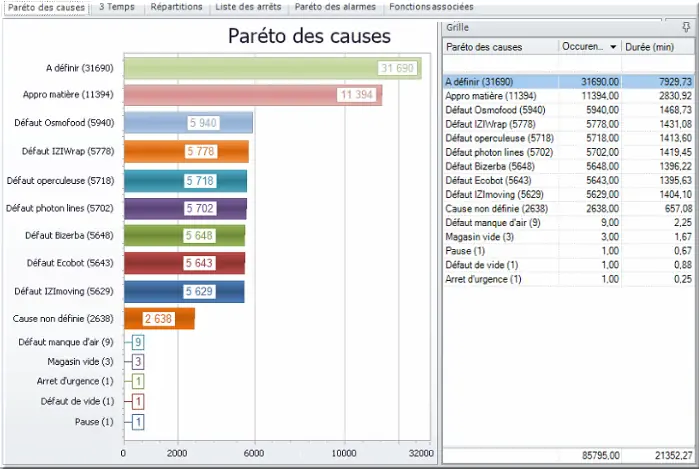

Figure 202 : Pareto des causes

Le pareto des causes montre le nombre d’occurrence par catégorie ainsi que la durée.

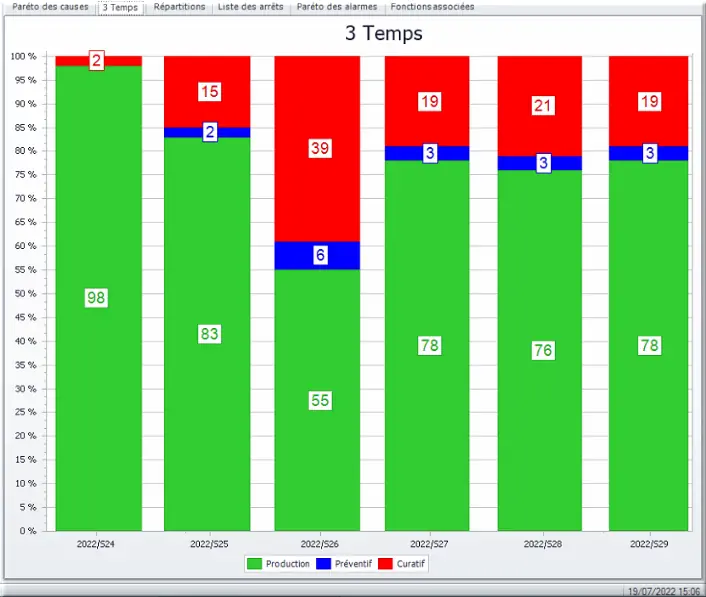

Figure 203 : Graphique 3 temps

Le graphique des Trois temps montre la répartition du temps entre la production, le préventif et le curatif.

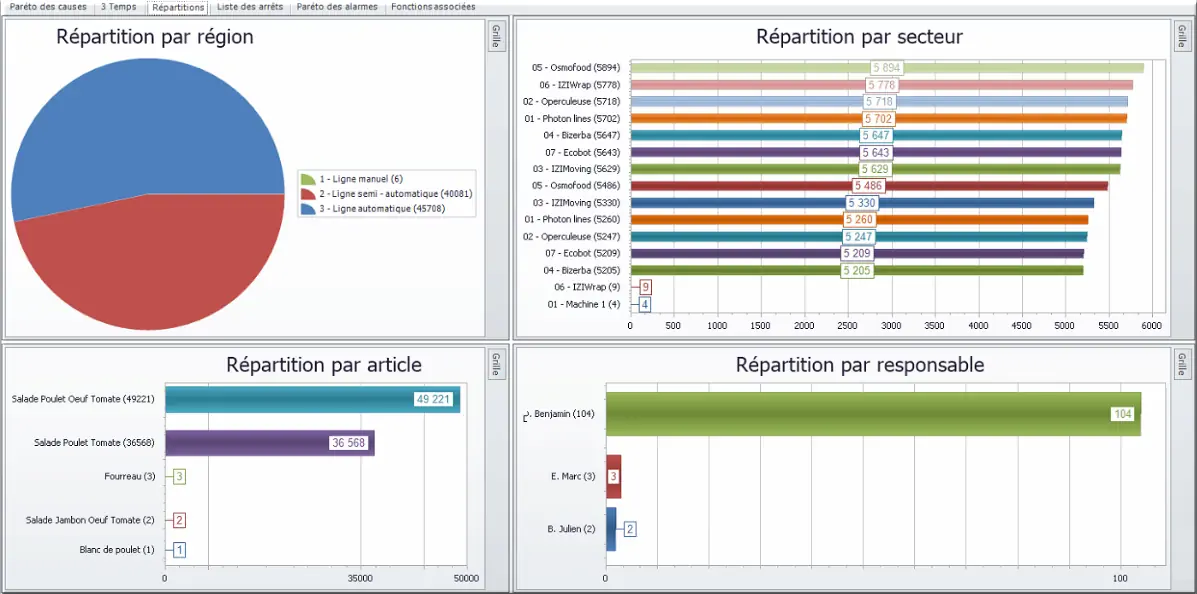

Figure 204 : Répartition par région

Différentes répartitions sont disponibles comme la Répartition par région, par secteur, par article et par responsable.

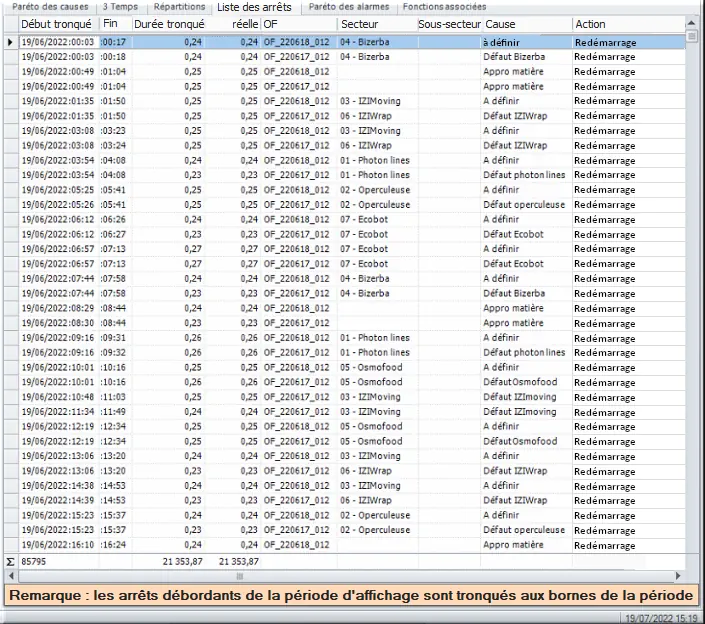

Figure 205 : Liste des arrêts

Une liste récapitulant tous les arrêts durant la période, qui peuvent être filtrés par Durée, Secteur et Cause.

5.2.2 La sélection des filtres

Dans Tableau de bord TRS :

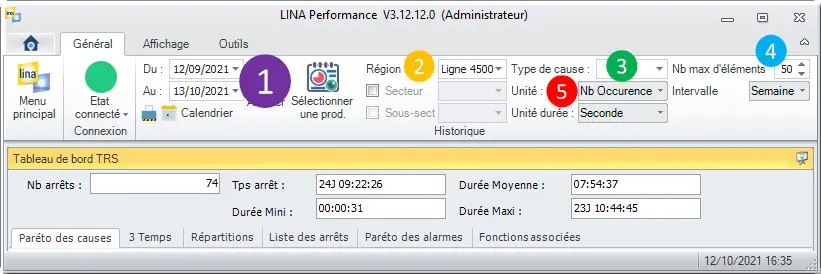

Figure 206 : Filtre Tableau de bord

Dans le 1^er onglet Général, choisir différents filtres :

1. Du : 12/09/2021 Au : 13/10/2021. Choix de la période ;
2. Région : Ligne 4500. La Région voulue ;
3. Type de cause : ;
4. Nb max d’éléments : 50. Le nombre maximal d’évènement ;
5. Unité : Nb Occurence ; Unité durée : Seconde.

5.2.3 Paréto des causes

Le tableau de bord TRS permet d'afficher le paréto des causes d'arrêt. Plus précisément, on peut y voir sur une période donnée le nombre d'occurrence des causes et la durée cumulée pour chacune d'elle.

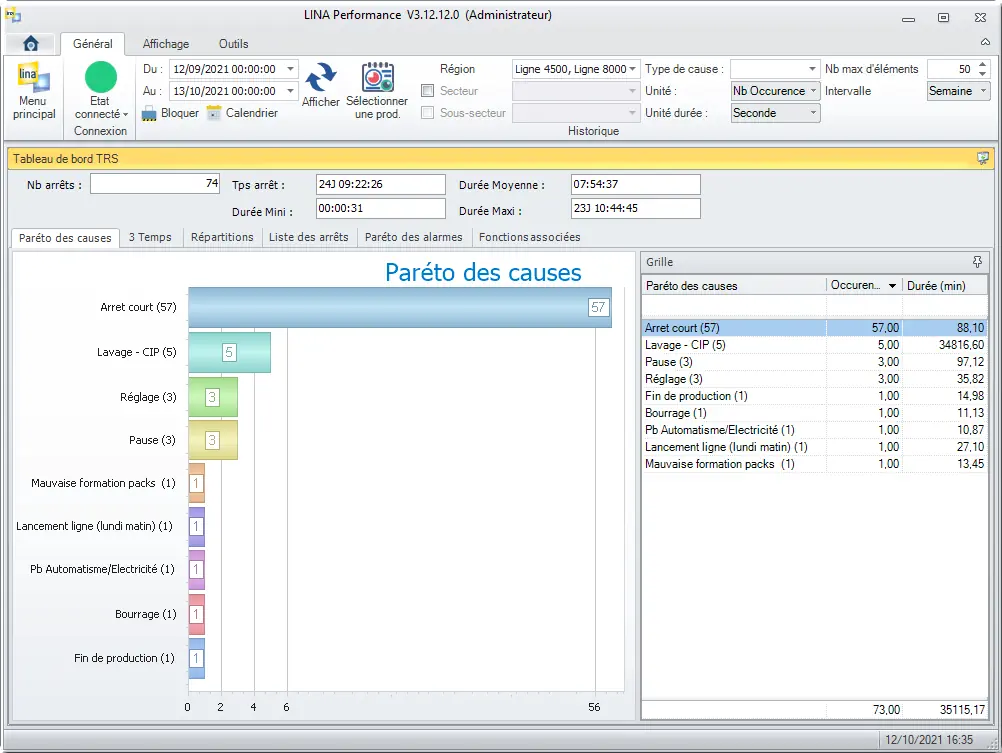

Figure 207 : Filtre du pareto des causes

Plusieurs filtres sont disponibles dans Tableau de bord TRS :

1. Filtre de date ;
2. Filtre sur une Région ;
3. Filtre sur le Type de cause : préventif, curatif.

5.2.4 Trois Temps

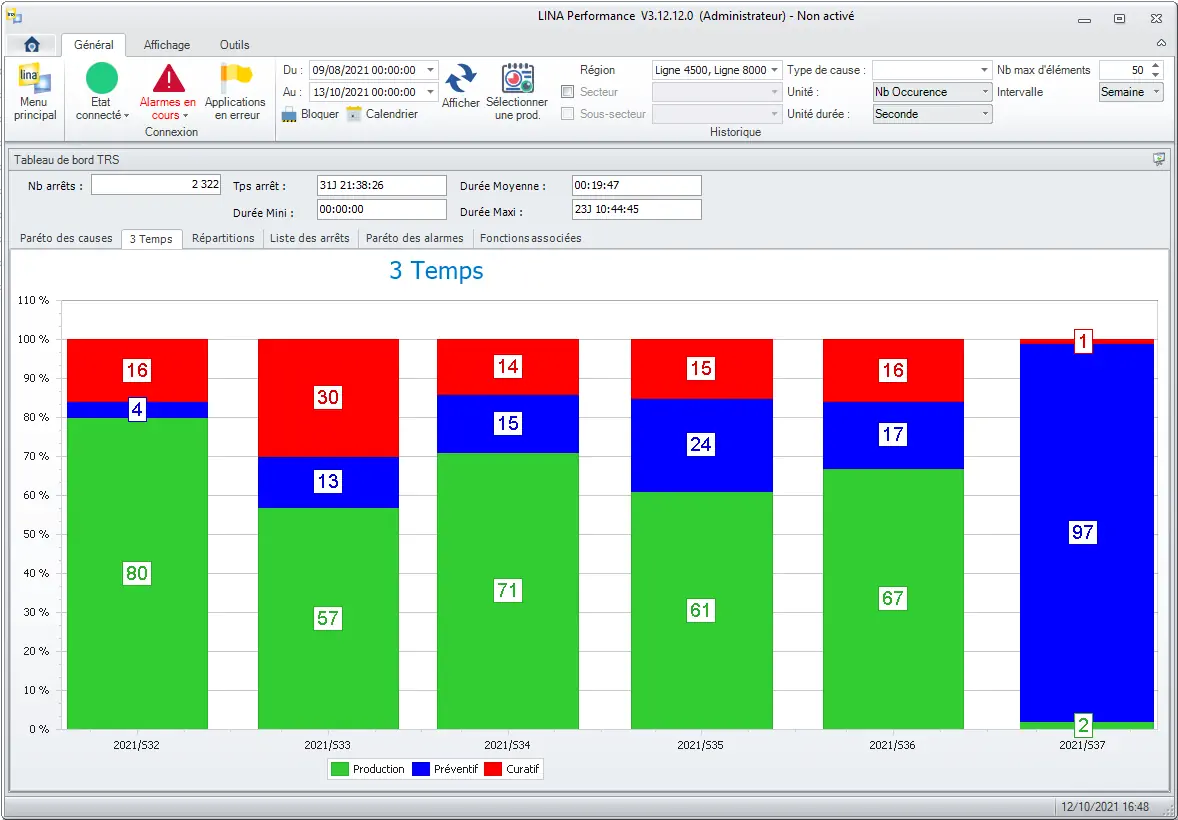

Figure 208 : Onglet 3 Temps

1. Clic 2^e onglet 3 temps.

Afficher sur chaque semaine la répartition entre les temps de Production, d'arrêts Préventifs et d'arrêts Curatifs.

5.2.5 Répartitions

L'onglet « Répartitions » ci-dessous se décompose en 4 sous écrans :

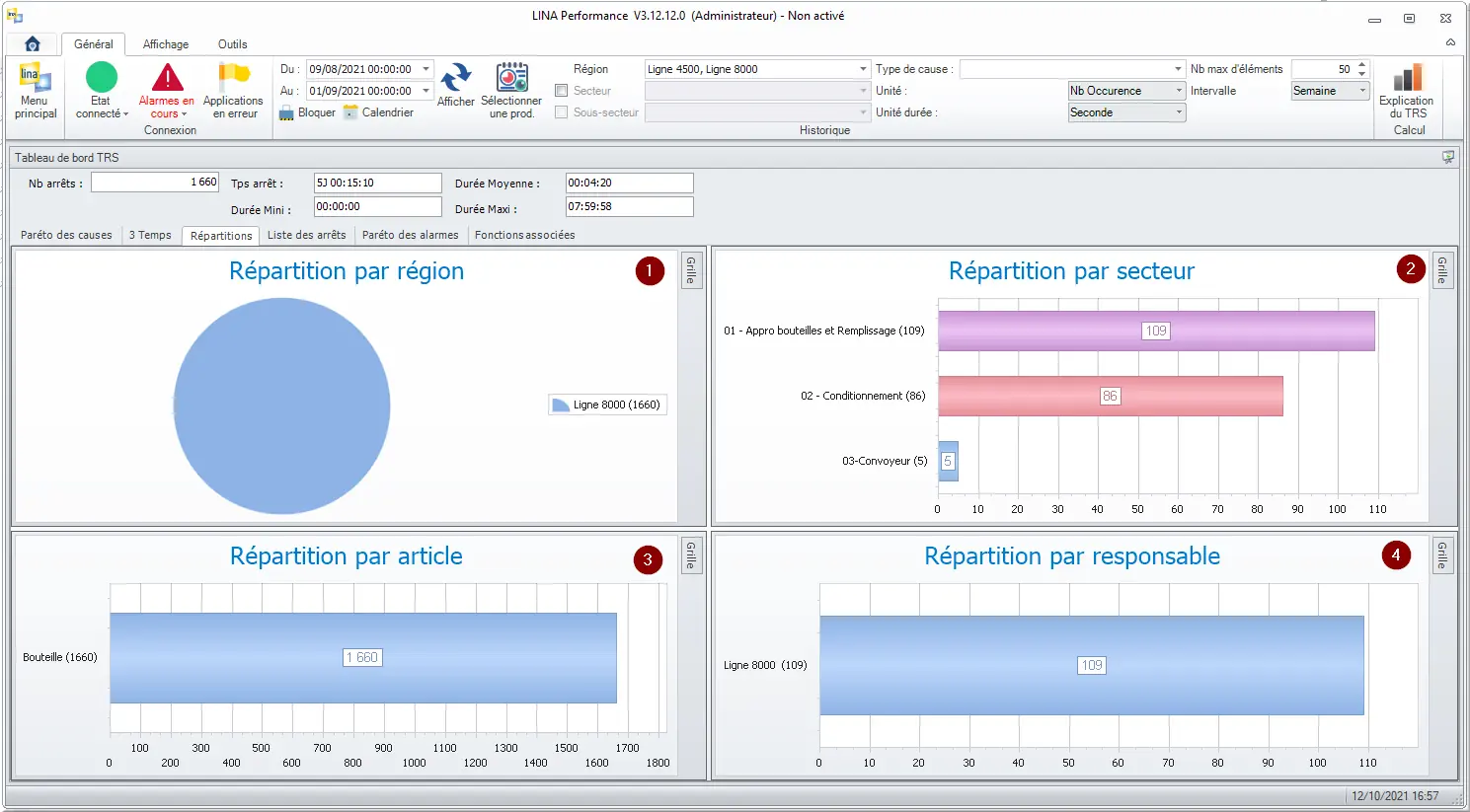

Figure 209 : Répartitions

1. Répartition par région : affiche le cumul des durées des arrêts sur une période pour chacune des lignes de la région. Une fois le cumule fait sur chacune des lignes, les données sont ramenées en pourcentage sur un graphique de type camembert ;
2. Répartition par secteur : affiche la répartition du nombre d'arrêt groupé par secteur ;
3. Répartition par article : affiche la répartition du nombre d'arrêt groupé par article ;
4. Répartition par article : affiche la répartition du nombre d'arrêt groupé par responsable de ligne.
